Bilgisayarlar ethernet kartlarına takılan kablo aracılığıyla birbirine bağlanırlar.Networkün yapısına göre farklı özelliklerde kullanabilecek bir çok çeşit kablo standardı vardır.Ana başlıkları söyle sıralayabiliriz;
-Koaksiyel (Coaxial)
-Twisted-Pair
-UTP (Unshielded Twisted
-Pair / Koruyucusuz Dolanmış
-Çift)-STP (Shielded Twisted
-Pair / Koruyuculu Dolanmış-Çift)
-Fiber-Optik
KOAKSiYEL KABLOLAR
Koaksiyel kablolar yaygın olarak kullanılan ağ kablolarıdır. Çok tercih edilmesi ve çoksık kullanılmasının baslıca nedenleri uygun fiyatı, hafifliği, esnekliği ve kolay kullanılmasıdır.Bir koaksiyel kablo bir iletken metal telin önce plastik bir koruyucu ile, ardından bir metal örgüve dış bir kaplamadan oluşur. Bu koruma katları sayesinde iletilen verinin dış etkenlerdenetkilenmesi minimuma indirgenmeye çalışılmıştır.
Koaksiyel kablonun içinde kullanılan tek genellikle bakırdır.

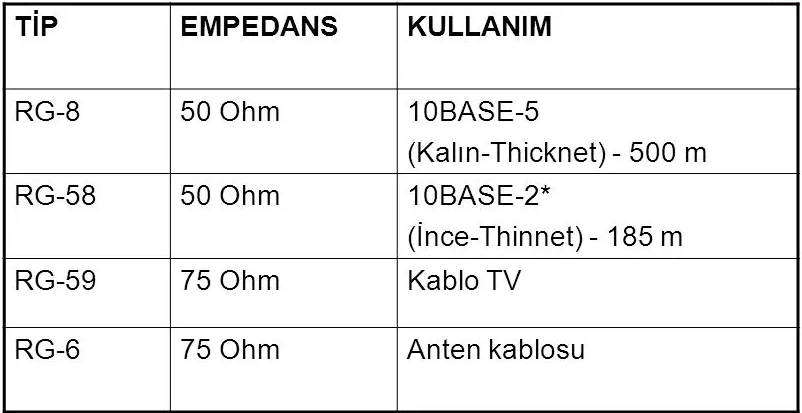

Koaksiyel kablonun iki tipi vardır:
-Thin (thinnet) ince
-Thick (thicknet) Kalın

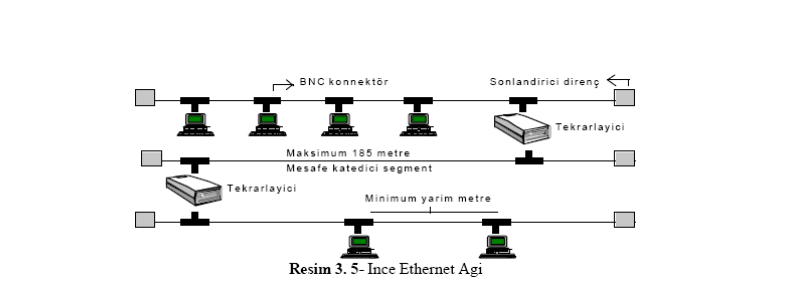

İNCE (10Base2) KABLOLAR
10Base2 olarak da adlandırılan bu kablo RG-58/V tipinde bir koaksiyel kablodur. ĐnceEthernet kablolamada bilgisayar bağlantıları T şeklindeki konnektörlerle yapılır. Bunlara BNCkonnektör denir. 10Base 2 olarak isimlendirmede 10: veri iletim hızının saniyede 10 Megabitolduğunu, Base: basebant bir sistem olduğunu yani herhangi bir anda kabloda sadece birsinyalin iletilebileceğini, 2: maksimum kablo boyunun yaklaşık 200 metre olduğunu gösterir.
Thinnet (ince) koaksiyel kablo 0.25 inç genişliğindedir. Yaygın olarak kullanılır. Verilerisağlıklı olarak 185 metre uzağa iletebilirler. Thinnet koaksiyel kablolar RG-58 standardı olarakdeğişik biçimde üretilmektedir.
Bu Tür Ethernet Kablolamada Şu Kurallar Uygulanır
1. Ethernet kartı harici değil dahili transceiver kullanacak şekilde ayarlanmalıdır.
2. Farklı Ethernet segmentlerini bağlamak için en fazla 4 tekrarlayıcı kullanılabilir.Dolayısıyla birbirlerine tekrarlayıcıyla bağlanan en fazla 5 segmentli bir ağ oluşturulabilir. Bu 5segmentin sadece 3’üne bilgisayar bağlanabilir, diğer 2 segment mesafe katetmek içindir.
3. Bir segmentin boyu en fazla 185 metredir ve toplam ağ trunk’u (sinyaliniletilebileceği maxsimum kablo boyu) en fazla 925 metredir.
4. Makineların bağlantıları arasında en az yarım metre mesafe bırakılmalıdır.
5. Bir trunk segmentteki en fazla node (bilgisayar yada tekrarlayıcı gibi aygıtlar)sayısı 30 dur.
6. Trunk segmentlerin her iki tarıfı 50 ohm dirençlerle sonlandırılmalıdır.

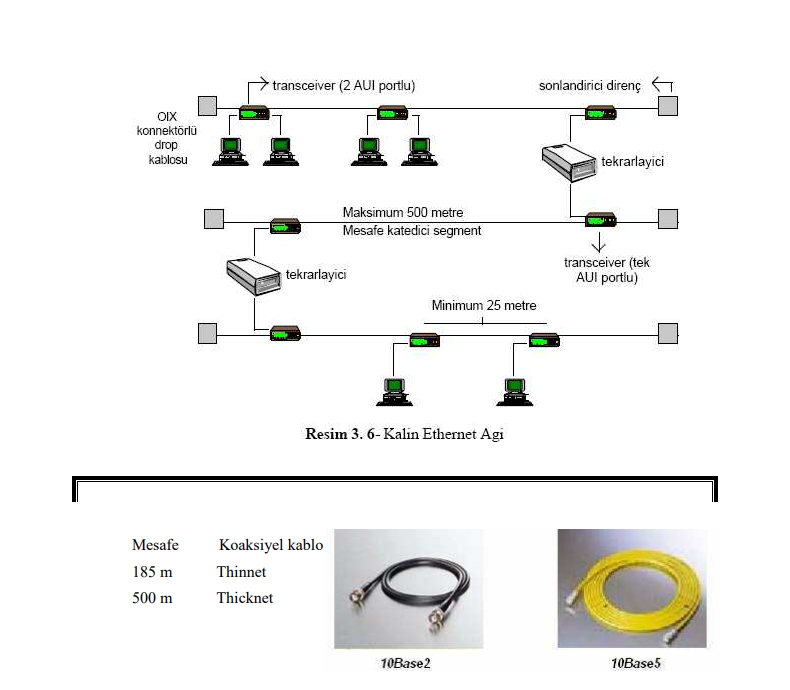

KALIN (10Base5) ETHERNET KABLOSU
Genellikle Ethernet backbone (diğer ağlar arasında bağlantı görevi gören omurga) olarakkullanılan bu kablo da yine koaksiyel bir kablodur. RG-8 yada RG-11 tipinde koaksiyel kablolarolabilir. 10Base5 olarakta bilinir yani saniyede 10 Megabitlik veri iletim hızlı, baseband vemaksimum 500 metre uzunluğu destekler. Bilgisayarlar ince ethernette olduğu gibi doğrudan bukabloya bağlanmaz. Kablo üzerinde transceiver denilen bir aygıt takılır; bir ucu bu aygıtabağlanan bir ara kablonun diğer ucu da bilgisayarın Ethernet kartına takılarak bağlantıgerçekleştirilir. Bu ara kablo drop kablosu olarak isimlendirilir. Bu kablonun iki ucunda DIXkonnektörler yer alır ve tarnsceiver ile Ethernet kartının AUI portuna bağlanır.
Kalın Ethernet Kablosunun Kuralları
1. Ethernet kartı harici tarsceiver kullanılacak şekilde ayarlanır.
2. Drop kablosunun maksimum uzunluğu 50 metredir.
3. Farklı Ethernet segmentlerini bağlamak için en fazla 4 tekrarlayıcı kullanılabilir.Dolayısıyla birbirlerine tekrarlayıcıyla bağlanan en fazla 5 trunk segmentli bir ağ oluşturulabilir.Bu 5 segmentin sadece 3’üne bilgisayar bağlanabilir, diğer 2 segment mesafe katetmek içindir.
4. Bir trunk segment en fazla 500 metre olabilir, dolayısıyla bir ağ trunk’u 2,5 km yigeçemez.
5. Kabloya takılan transceiverler arasında en az 2,5 metre mesafe olmalıdır.6. Bir trunk segmentte yer alabilecek en fazla node sayısı 100 dür.7. Trunk segmentlerin uçları 50 ohm’luk dirençlerle sonlandırılmalıdır.
Bir thinnet koaksiyel kabloyu thicknet kabloya bağlamak için ise transceiver denilen arabirim kullanılır. Transceiver'ın network adaptörüne bağlanması için AUI yada DIX adı verilençıkış kullanılır. AUI (Attachment Unit Interface) anlamındadır. DIX (Diğital Intel Xerox)anlamına gelir.

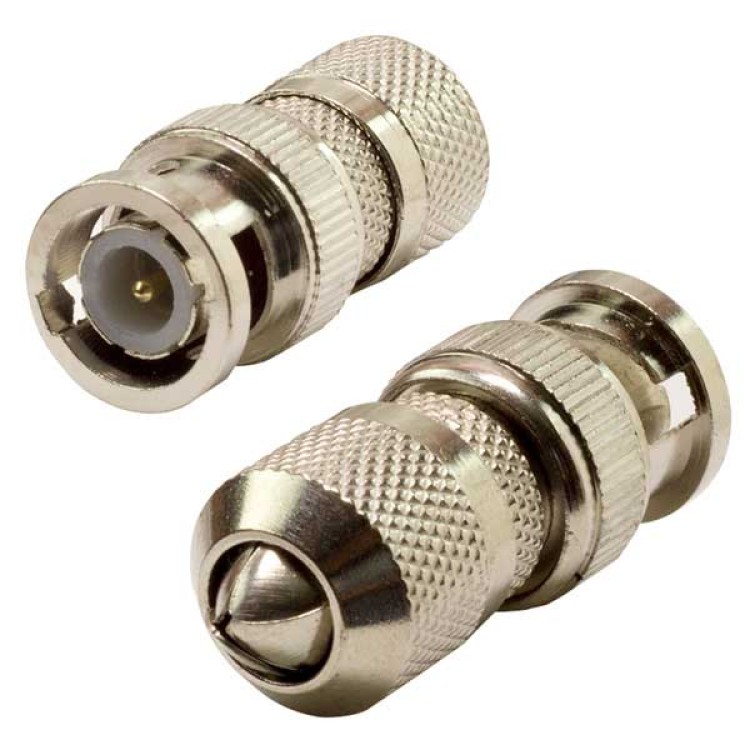

Koaksiyel kabloların network adaptörünebağlanması için, ayrıca iki kablonun birbirine eklenmesiBNC Konektörleri kullanılır.BNC kablo konnektörü kablonun ucunda yeralır. T konnektör ise koaksiyel kabloyu networkadaptörüne bağlamak için kullanılır. Barrel konnektörise iki koaksiyel kablonun birbirine bağlanmasını sağlar.Sonlandırıcılar ise kablonun sonunda yer alırlar.Bus yerleşim biçiminde kurulan network'lerde kullanılankoaksiyel kablonun iki ucunda sonlandırıcı kullanılır. Busonlandırıcılar kablonun sonuna gelen sinyali yok ederler.
TWİSTED-PAİR KABLOLAR

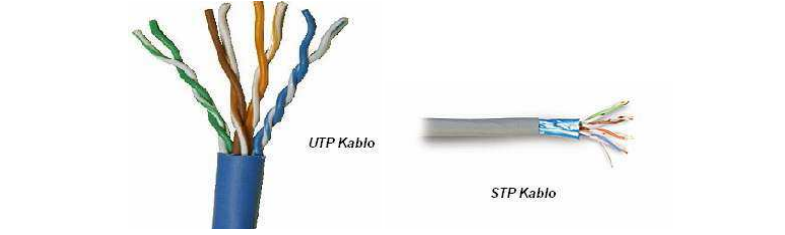

LAN'larda ve sınırlı veri iletiminde kullanılan bir diğer kablolama türü de twisted-pairkablolardır. Twisted-Pair (Dolanmış-çift) kablo iki telden oluşan bir kablodur. Twistedpairkablolar iki türdür:
-UTP (Unshielded Twisted-Pair)
-STP (Shielded Twisted-Pair)
10BaseT network'lerde ve diğer LAN ortamlarında yaygın olarak UTP kablolarkullanılır. Kablo üzerinde düşük voltajda DC iletişim yapılır. Genelde ismini hep duyduğumuzUTP (Unshielded Twisted Pair) kablolama çeşiti kullanılır. UTP maximum kablolama uzunluğu100 metredir. RJ45 Connector kablonun iki ucundada kullanılır. Çevre etkenlerine karşı çokduyarlıdır. UTP’den daha sağlam olan Shielded Twisted Pair de UTP gibi maximum 100 metreuzunluğunda kullanılabilir.
UTP kablo iki izoleli bakır kablodan oluşur. UTP kablolar ayrıca telefon sistemlerindede kullanılır. 10BaseT kablolar RJ-45 sonlandırıcıları ile sonlandırılırlar.
UTP bir kablonun içinde 8 ince kablo yer alır. Normal bir bağlantıda bu şekiz ince tel heriki uçta aynı olacak şekilde bağlanmalıdır. Crossover denilen özel bağlantıda ise kablo içindekiince tellerin sırası değiştirilebilir. Fakat bu tür bağlantılarda genellikle yapılan, hub üzerindekibir anahtar ayarıyla crossover özelliğini sağlamaktır. Bu şekilde yapılan bağlantıya en fazla 4hub birbirine bağlanabilir.

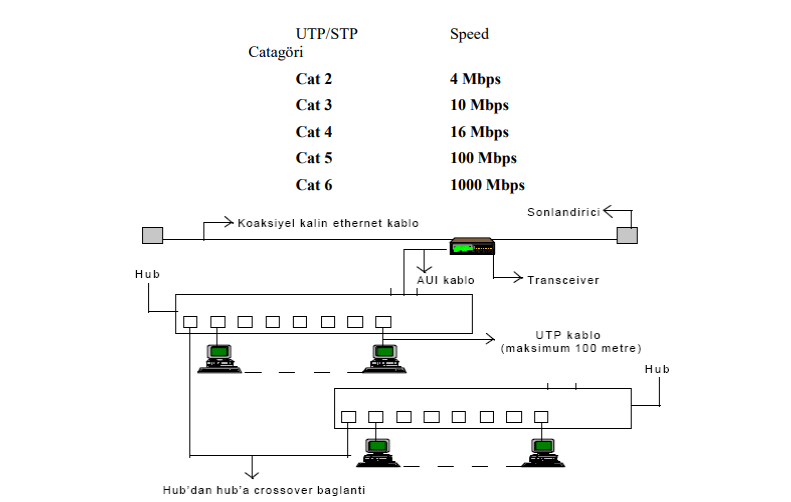

Kablonun kategorisi üretim kalitesiyle ilgilidir. Yapılan çeşitli testler ile kablonunbelirtilen hızlarda elektrik sinyalini ne kadar sağlıklı ve az kayıpla iletebildiği, manyetik alanetkisine karşı sinyali ne kadar koruyabildiği ölçülür. Testler ile ortaya konan değerlerkategorinin kriteridir. Bu kriterleri tutturabilen kablo bu kategoriyi almaya hak kazanır.
Category 1: UTP’nin telefon kablosu standardıdır. Yalnızca ses taşımak için kullanılır.Internet halen bu basit kablolar üzerinde hayatını sürdürüyor.
Category 2: Bu kategori 4 Mbps’lik (Megabyte/saniye) bir hızda veri iletebilir.Kablonun merkezinde iki çift iletken bakır tel vardır.
Category 3: 10 Mbps’lik hızda veri taşıyabilir. Dört adet bakır telden oluşur.
Category 4: 16 Mbps’lik hızda veri taşımaya yönelik yapılmıştır. Dört iletken teldenoluşur.
Category 5: En yeni standarttır. 100 Mbps’lik bir hıza ulaşabilir. Oldukça esnek veucuzdur.
CAT5 ile 100 Mbit hızında veri aktarımı yapılabilir. Bir sonraki standart CAT5e(Enhanced CAT5, gelişmiş CAT5) standardıdır. Bu CAT5 ile aynı yapıda olup, daha üst seviyedeğerlere erişebilen bir kablodur. CAT5e ile Gigabit hızına ulaşılabilir. Gigabit ethernet'teCAT5 kullanılabilmekle bereber CAT5e tavsiye edilir.
CAT6'da da aynı durum söz konusu CAT5e'den de daha yüksek değerlere erişebilir.CAT6 şu anda 568A standardına eklenmiş yani resmen kullanıma sunulmuştur. 1000Mhz hızıiçin, yani Gigabit ethernet için en uygun kablodur.
Hub’ın biri AUI portundan koaksiyel kabloyla bağlı ve iki hub arasında crossoverbağlantı var.
FİBER-OPTİK KABLOLAR
Fiber-optik kablolar verileri ışık olarak ileten yüksek teknoloji iletim ortamlarıdır.Fiberoptik kablolar hızlı ve yüksek kapasiteli veri iletimi için uygundur. Özellikler 100 Mbpshızında veri iletimi için kullanılır. Verilerin güvenliği açısından daha iyidir. Çünkü ışık olaraktemsil edilen veriler başka bir ortama alınamazlar.
Fiber-optik kablo üzerinden veri aktarımı; ince fiber cam lifi (ışık iletkeni) üzerinden ışıkdalgası şeklinde gerçekleştirilir. Aktarılacak her bir ışık işareti için ayrı bir ince fiber camkullanılır. Bu çerçevede en basit hali ile bir Fiber-optik kablo 3 temel kısımdan oluşmaktadır:
Işığın geçtiği tabaka olan Asıl IşıkĐletkeni, ışığı yansıma ve kırılmalara karsıkoruyan ve yine bir cam tabaka olan Cam Örtüve tüm cam kısmı koruyan Koruyucu Kılıf olarakadlandırılabilecek kısımlardır. Uygulamadabunlara ilave olarak Fiber-optik kabloya;kablonun bina içi/bina dışı kullanım yeri veşartlarına bağlı olarak çelik zırh yada jel tabakasıgibi başka koruyucu ve esneklik kazandırıcıkısımlarda ilave edilebilmektedir.
Multimode Fiber SX port : 220 metre
Multimode Fiber LX port : 550 metre
Singlemode Fiber Lx port : 5000 metre
ETHERNET KABLOLAMA SİSTEMİ
Ethernet network'lerinde dört çeşit kablolama sistemi kullanılır:
1. Thick coaxial(kalın)
2. Thin coaxial(ince)
3. Unshielded Twisted Pair (UTP)
4. Fiber-optic
UTP KABLO YAPIMI
UTP kablo yapmak hem kolay hem de eğlenceli bir iştir. Bunun için kablo ve RJ-45 ilebir de Jack pensesine ihtiyacımız var.

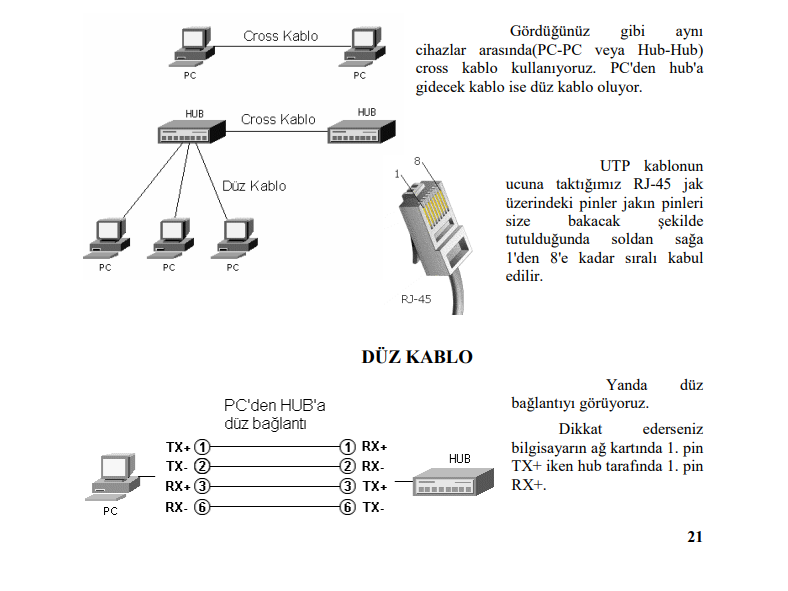

Kablo yapılırken dikkat edilecek unsurlardan biri de kablonun Düz, Cross yada RollOver mi olacağı ve bu çeşitlerin renk sıraları.
UTP KABLO NASIL YAPILIR
Kablo yaparken, yani bir kablonun iki ucuna jak takarken, kabloyu neredekullanacağınıza bağlı olarak iki tipten bahsedilebilir. Düz kablo, cross(çapraz) kablo.
Dolayısı ile kabloyu yaparken kablonun iki ucundaki jaklarda, birebir bağlantı yaparsak,yani 1. pin karşıda da 1'e gidecek, 2. pin 2'ye... şeklinde yaparsak düz kablo yapmış oluruz.Böylece PC'nin gönderim yapan uçları(TX) hub'ın alım yapan uçlarına(RX) denk gelmiş olur.PC'nin direkt olarak hub'a bağlanmadığı ortamlarda, bilgisayar ile duvar prizi arasındakikablolar, duvar prizlerinden patch panellere giden kablolar ve patch panelden hub'a girenkablolar hep düz kablodur. Kısacası, daima düz bağlantı yaparız ancak bazı özel durumlardaçapraz kablo gerekebilir.
HUB'LARIN BİRBİRİNE BAĞLANMASI
Hub'lar ile ilgili sık sık problem yaratan bir "kolaylıktan" bahsetmek gerekiyor.
Bugün 16 port bir hub alırsınız, bu bana uzun bir süre gider dersiniz, ama networkünüzo kadar hızlı büyür ki kısa zamanda bir hub daha alırsınız. Bu hubları da birbirine bağlamanızgerekir. Yani hub'ların birbirine bağlanması çok sık karşılaşılan bir durumdur. Eee, bizde neyaparız, hub'ın üzerinde bilgisayar taktığımız portlardan ama bu sefer çapraz kablo ile iki hub'ıbağlarız.
Hub üreticileri vatandaş çaprazkablo ile uğraşmasın diye şöyle bir güzellikyapmışlar, hubların bir çoğunda portlardanen büyük numaraya sahip olanın yanındacrossover, uplink, out, MDI/X gibi ibarelerbulunur. Bu şu anlama gelir:
"Eğer bu hub ile başka bir hub'ı bağlayacaksan, düz kablo kullanabilirsin. Düz kablonunbir ucunu bu porta tak ve portun yanında bir düğme varsa ona bas, kablonun diğer ucunu ise,diğer hub'ın normal bir portuna tak."
4. numaralı portun yanındaki düğmeye dikkat.Đki hub'ı düz kablo ile bağlarken, kablonun bir ucu 1. hub'un uplink portuna, diğer ucuise diğer hub'ın normal bir portuna takılır.
Üçüncü bir hub daha bağlanırken bu sefer 2.hub'ın uplink portu kullanılacaktır.
Bazen bu uplink portu normal portlardanayrıdır ve basmanız gereken bir düğme yoktur.
Eğer iki hub'da da BNC çıkışı varsa koaksiyelkablo ile de hub'ları bağlayabilirsiniz. Tabii ki iki uçtasonlandırıcı olması gerekiyor.

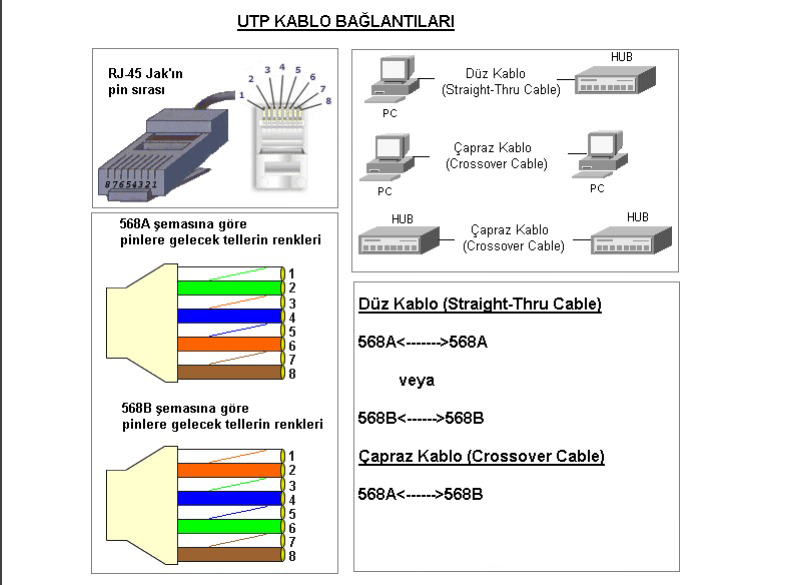

KABLO BAĞLANTI STANDARTLARI
Kablo uçlarını yaparken uymanız gereken, daha doğruyu uyarsanız sizin ve sizden sonraağa müdahale edecek kişinin işini kolaylaştıracak standartlar vardır. Bu standarda uygunyaptığınız kablo veri kanallarının aynı tel çiftini kullanması kuralına uygun olacaktır.
EIA/TIA isimli kuruluş "EIA/TIA -568-A 'Commercial Building Wiring Standard' "isimli kablolama ile ilgili standartları belirlemiştir. Tüm dünyada üreticiler ve teknisyenler bustandartları takip ederler.

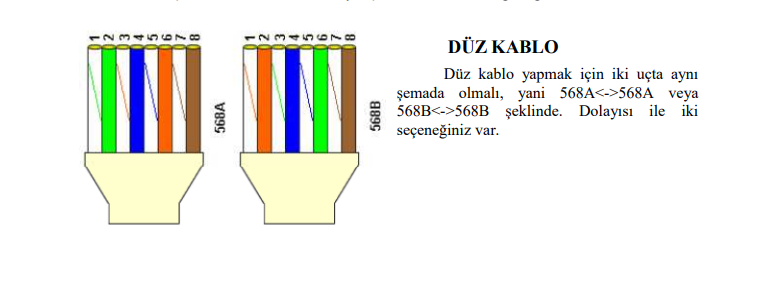

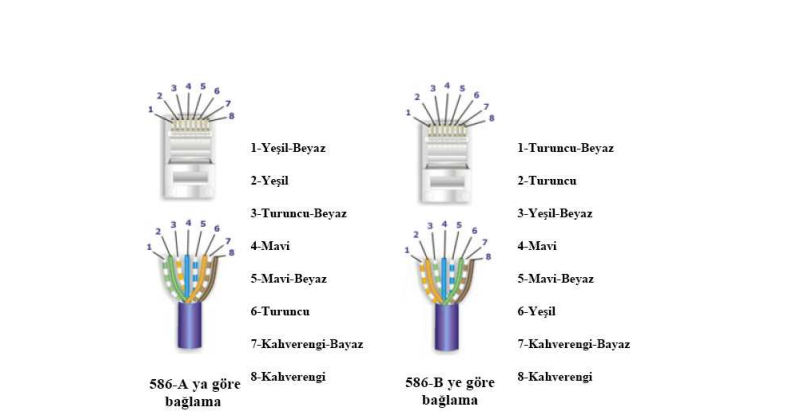

"EIA/TIA -568-A" standardı içinde kablo uçlarını yaparken kullanabileceğinizelektriksel olarak birbirinin tamamen aynısı iki şema önerilmiştir. T568A şeması ve T568Bşeması.
Her iki şemada da 1-2 ve 3-6'nın aynı çifte ait tellere denk geldiğine dikkat ediniz.

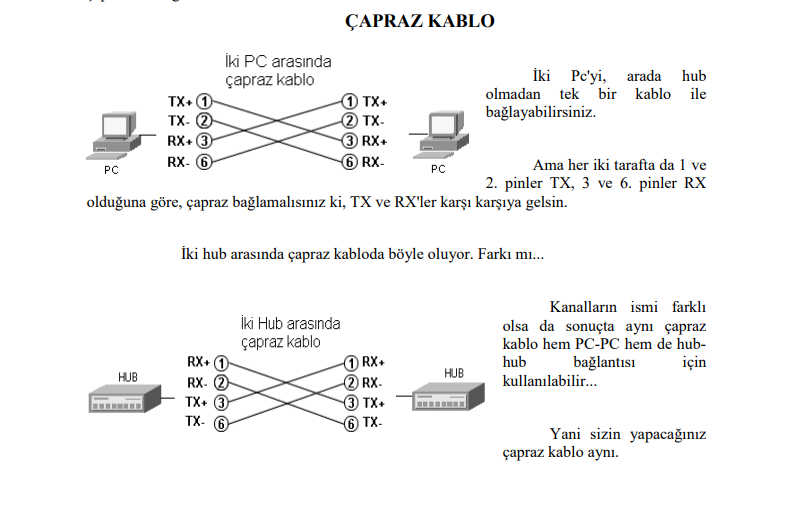

ÇAPRAZ KABLO
Eğer çapraz kablo yapmak istiyorsanız bir ucu 568A diğerini 568B şemasına göreyapmalısınız.
Düz kablo yaparken iki şemadan birini seçip renk kodlarını ezberlerseniz ve heryaptığınız kabloda bunu kullanırsanız, bir kablonun ucu bozulduğunda gidip diğer ucunu kontroletmenize gerek kalmaz.
Peki hangisini seçeyim derseniz, bir çok kaynakta 568A<->568A şemasının dünyada enyaygın kullanılan şema olduğu söyleniyor...

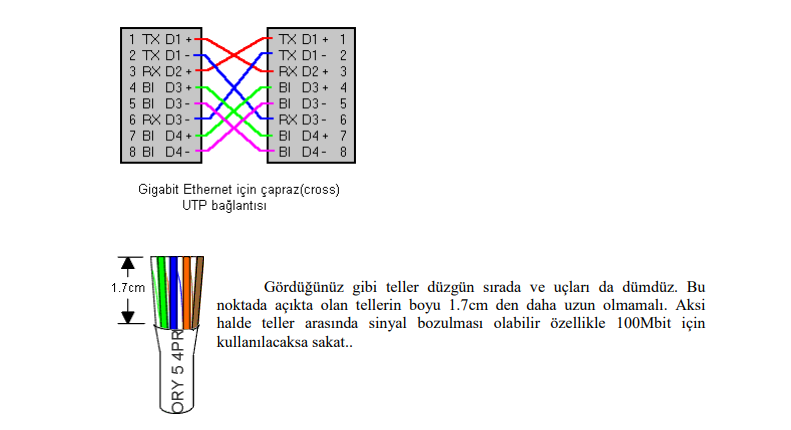

GiGABiT ETHERNET
Yukarıdaki kablo bağlantıları 10BaseT ve 100BaseTX için yani 10Mbit ve 100Mbitethernet için geçerlidir. 1000BaseT yani UTP kablo üzerinden gigabit ethernet kullanacaksanızdüz bağlantıda bir farklılık yok. 568A<-->568A bağlantısını kullanabilirsiniz. Çapraz kablodaise durum değişik, gigabit çapraz için alttaki şemayı kullanmanız gerekiyor.
